Тип теплого пола
Для достижения желаемого результата необходимо определиться с типом теплоносителя. По этому принципу существуют две системы: электрические и водяные теплые полы. В первом случае обогрев помещения обеспечивает электрический кабель для теплого пола, а во втором – нагретая вода, которая циркулирует по трубам. Каждый вариант имеет определенную специфику, поэтому заслуживает отдельного внимания.
Водяные полы
В данном случае речь идет о водяном поле под стяжку, теплое покрытие состоит из нескольких слоев:
- горизонтальное сухое основание с перепадом высот в помещении не более 5 мм;
- выравнивающая песчаная засыпка;
- теплоизолирующая прослойка, в качестве нее может использоваться экструдированный пенополистирол;
- гидроизолирующий слой, отделяющий стяжку от утеплителя;
- армирующие элементы для усиления конструкции;
- металлопластиковый трубопровод диаметром 16 мм для циркуляции теплоносителя;
- бетонная стяжка толщиной до 8 мм;
- чистовое покрытие, в качестве которого может выступать керамическая плитка, ламинат или линолеум.
Таким образом, водяные теплые полы представляют своего рода «слоеный пирог», такое устройство зафиксировано в СНиП 2.03.13-88. Согласно этому нормативно-техническому акту, давление в системе составляет 0,2-1 атм, а в системе централизованного отопления это значение составляет 12 атм, поэтому подключать водяные теплые полы к централизованному отоплению категорически запрещено. Сделать это не получится еще и потому, что бетонная стяжка имеет большой вес. Монтировать ее в квартире можно только на первом этаже, да и то только при наличии разрешения надзорного органа. Зато в доме этот вариант окажется оптимальным решением. Такая конструкция окажется незаменимой на кухне или в ванной комнате, она обеспечит комфортное перемещение босиком по кафельному полу.
Чтобы водяные полы начали функционировать, уложить трубы и смонтировать стяжку недостаточно, потребуется еще оборудование для нагрева и прокачки теплоносителя:
- Котел – устройство для нагрева теплоносителя, он может быть газовым или электрическим или твердотопливным. Электрическое устройство для теплого пола выглядит более перспективно, поскольку оно работает в автоматическом режиме, имеет компактные габариты и отличается абсолютной экологичностью.
- Циркуляционный насос – обеспечивает прокачку теплоносителя, мощность должна соответствовать объему теплоносителя и скорости его циркуляции в системе.
- Термометры – оборудование этого типа контролирует температуру теплоносителя на подаче и обратке, разница между ними не должна превышать 5 градусов.
- Терморегуляторы – обеспечивают удобную регулировку температуры нагрева.
При выборе оборудования для водяного теплого пола предпочтение лучше всего отдавать универсальным решениям. Благодаря этому можно облегчить установку и повысить отказоустойчивость системы. Таким решением является электрический котел со встроенным насосом и системой управления теплым полом.
Описанное выше оборудование и материалы недостаточно правильно выбрать, их еще нужно смонтировать. В этой связи крайне важной становится схема теплого пола, она описывает способ укладки трубопровода в бетонной стяжке. Процесс укладки должен быть реализован таким образом, чтобы на поверхности ламината на теплом полу не формировалась температурная «зебра». Для достижения такого результата удаленность труб друг от друга должна составлять от 100 до 250 мм. Существует несколько распространенных схем для укладки труб с теплоносителем:
- простая змейка;
- двойная змейка;
- спираль;
- угловая змейка.

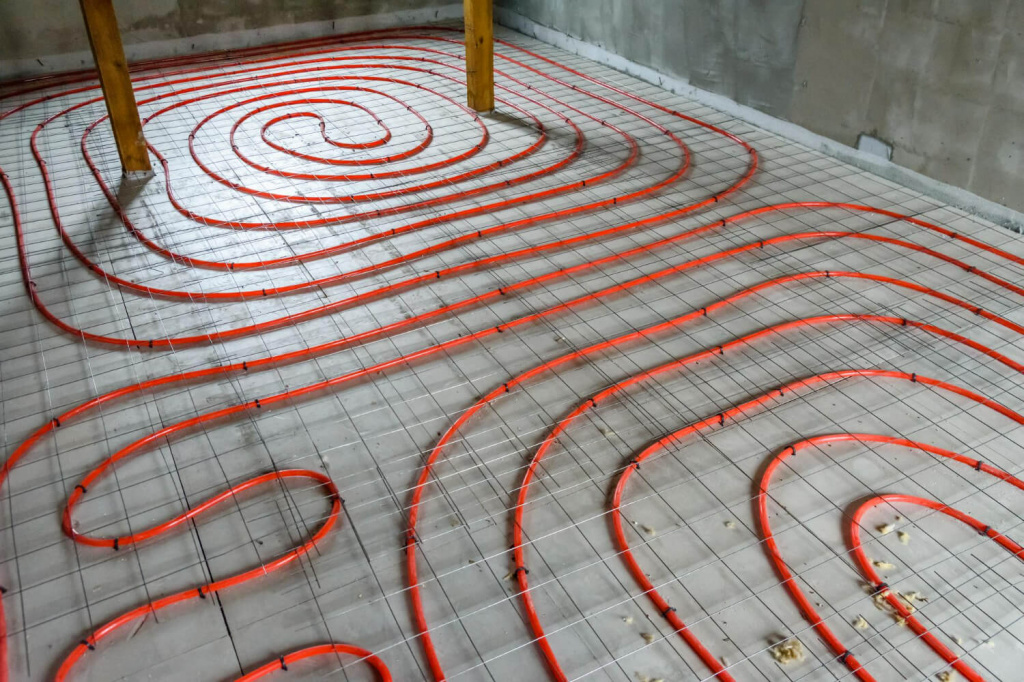

Самая распространенная схема – спираль, ее еще называют улиткой. Для этой схемы характерно чередование труб подачи и обратки. Такая схема лучше всего подходит для вытянутых вдоль холодных зон помещений, в том числе и с панорамными окнами. При выборе схемы укладки трубопровода необходимо учитывать, что участки, на которых планируется размещать низкую мебель и бытовую технику остаются свободными.
Электрические полы
По сравнению с отопительными системами предыдущего типа теплый пол под плитку электрический получил большую популярность. Это объясняется следующими преимуществами:
- легкость в установке;
- возможность использования в квартире, частном доме или любом другом помещении;
- высокая скорость прогрева помещения;
- исключены протечки, которые могут произойти в водяной системе теплого пола.
К положительным особенностям относится и экономичность. Устройство в квартире или в доме такой системы обойдется гораздо дешевле, поскольку электрические теплые полы не требуют использования дорогостоящего оборудования.
Конструктивно электрические теплые полы во многом повторяют водяные с той лишь разницей, что источником тепла выступают не трубы с нагретой водой, а тепловыделяющий проводник. Нагревательный кабель для теплого пола реализуется в двух формах – в бухтах и в матах. Помимо формы выпуска, отличаются еще и типы тепловыделяющих кабелей. Для этих целей используются резистивные кабели – одно- и двухжильные. Также большой популярностью пользуется саморегулирующийся кабель с переменным сопротивлением. У кабелей последнего типа регулировка температуры происходит не по всей длине, а в отдельных местах по мере нагрева (например, рядом с панорамным окном интенсивность тепловыделения выше, чем на участках рядом с мебелью).
Одножильные кабели отличаются тем, что тепловыделяющая и токопроводящая жила – это одно и то же, из-за чего во время работы теплого пола создается сильное электромагнитное поле, которое способно негативно повлиять на здоровье. Теплые полы на основе одножильного кабеля рекомендуется использовать в нежилых помещениях: на кухне или в ванной комнате.
Двухжильные кабели создают минимальное электромагнитное поле, их можно использовать в жилых комнатах. К преимуществам двухжильных кабелей относится и повышенная мощность, поэтому их можно использовать при устройстве системы теплого пола в помещениях большой площади. Без ложки дегтя тоже не обошлосы: двухжильные кабель более толстые, поэтому при их использовании «съедается» больше полезного пространства. При выборе кабеля необходимо учитывать, что количество жил оказывает влияние на способ монтажа. Двухжильный кабель подключается к системе электроснабжения только одним концом, второй конец у него наглухо запаян. Одножильный кабель запитывается обоими концами, поэтому возникает необходимость в «обратной петле».
Помимо кабелей, в систему входит еще и терморегулятор для теплого пола – прибор, который контролирует показатели температуры пола и помещения в целом. Терморегулятор используется в комплексе с датчиками, которые располагаются в самом теплом полу или поблизости от него. Датчики обеспечивают автоматическое включение отопления при падении температуры ниже определенного уровня.
По принципу действия терморегуляторы могут быть нескольких типов:
- механические;
- цифровые;
- программируемые.
Каждый из них имеет определенную специфику. Например, модели первого типа не очень удобны для поддержания комфортного микроклимата, так как температурный режим устанавливается посредством поворотной ручки. Цифровые модели, благодаря встроенному дисплею, несколько удобней в обращении, с экраном можно более точно выставить значение температуры. В некоторых моделях кнопки отсутствуют в принципе, вместо них устанавливается тачскрин. Взаимодействие с устройством происходит точно так же, как со смартфоном или планшетом.
Наиболее совершенными считаются программируемые терморегуляторы. С их помощью можно не только устанавливать температуру в определенный момент, но и задавать ее на выбранный временной отрезок. Такая функциональность способствует не только поддержанию комфортной температуры, но и повышению энергоэффективности.
Все оборудование для монтажа теплого пола должно быть от одного производителя. Это поможет избежать конфликтов различных элементов системы отопления. Предпочтение лучше отдавать продукции ведущих брендов, оно отличается повышенной надежностью, удобством в монтаже и обслуживании. При выборе оборудования также необходимо учитывать тип напольного покрытия. Например, под кафель или керамическую плитку лучше всего выполнять монтаж нагревательного кабеля, а для укладки под ламинат лучше всего подойдут тепловыделяющие маты или инфракрасные пленки, так как в этом случае монтаж тепловыделяющих элементов осуществляется не в пескоцементную стяжку, а непосредственно под чистовое покрытие.
Особенности установки
Монтаж нагревательного кабеля и других элементов системы может доставить не меньше трудностей, чем выбор. Если кабель будет устанавливаться в бетонную стяжку, теплопотери составят порядка 30% (при условии, что ось термокабеля находится от основания на удалении 10 мм, а шаг укладки составит 70-45 мм). Для компенсации теплопотерь при укладке потребуется тепловыделяющий кабель с номиналом 10 ватт/метр. Для снижения теплопотери монтаж нагревательного кабеля осуществляется только на предварительно утепленную поверхность. В качестве теплоизолятора могут выступать гипсоволоконные листы, а также поливинилхлоридные или полистирольные плиты. Желательно использовать утеплитель с фольгированным покрытием, эта сторона материала должна располагаться между плитой перекрытия и пескоцементной стяжкой. Укладку тепловыделяющего кабеля лучше всего выполнять на монтажную сетку с определенным шагом.
Расчет этого параметра происходит по формуле P= (100*S)/L, где:
- P – шаг укладки тепловыделяющего кабеля;
- S – площадь помещения;
- L – длина кабельной секции.
Минимальный шаг укладки составляет 8 см. Что касается мощности, то этот показатель должен соответствовать площади отапливаемого помещения.
Крепление кабеля осуществляется пластиковыми хомутами в самой низшей точке. После этого происходит заливка пола. Как правило, теплые полы продаются в комплекте, в набор входит кабель, терморегулятор для теплого пола элементы крепления, но искать в наборе предохранители не стоит. Электрические теплые полы не доставят хлопот с протечкой, но владелец может столкнуться с вероятностью короткого замыкания. Чтобы минимизировать эти риски, контур теплого пола подключается к автоматическому выключателю или дифференциальному автомату (эти устройства являются более совершенной альтернативой предохранителям), для этого лучше пригласить профессионального электрика, так как монтаж устройств автоматики требует опыта и современного оснащения.
От чего зависит цена нагревательного кабеля для теплого пола
Собственники жилых и коммерческих помещений стремятся минимизировать затраты на устройство системы обогрева помещения, для этого необходимо учитывать стоимость материалов. Например, цена тепловыделяющего кабеля зависит от нескольких факторов:
- структуры;
- мощности;
- размерных характеристик;
- производителя.
Одножильные изделия обходятся дешевле двухжильных аналогов, больше придется заплатить за кабели с высокой тепловыделяющей способностью от ведущих производителей. Цена одного и того же кабеля у разных поставщиков может отличаться кардинально, поэтому для снижения затрат необходимо еще правильно выбрать место покупки.
